Hogyan lehet beállítani egy dupla mechanikus tömítést?

Hé! Kettős mechanikus pecsét -szállítóból származom, és ma megosztom veled, hogyan állítsam be a kettős mechanikus pecsétet. A dupla mechanikus tömítések nagyon fontosak sok ipari alkalmazásban, például szivattyúk és keverők. Segítenek megakadályozni a folyadékok szivárgását, amelyek veszélyesek és költségesek lehetnek. Tehát elengedhetetlen a beállítási jog megszerzése.

Az alapok megértése

Először beszéljünk arról, hogy mi a kettős mechanikus pecsét. Két tömítőfelületből áll, amelyek együtt működnek, hogy megbízhatóbb pecsétet biztosítsanak az egyes tömítésekhez képest. Van egy belső pecsét, amely szembesül a szivattyúzott termékkel, és egy külső pecsét, amely a légkörrel vagy egy pufferfolyadékkal néz szembe.

A kettős mechanikus tömítés fő alkotóelemei közé tartozik a tömítés felületek, rugók, o -gyűrűk és hüvelyek. A pecsétfelületek a legkritikusabb rész, mivel valójában létrehozják a pecsétet. A rugókat arra használják, hogy a megfelelő mennyiségű nyomást gyakorolják a tömítés felületeire, és az o -gyűrűk megakadályozzák az alkatrészek körüli szivárgást.

A beállítás előtti ellenőrzések

Mielőtt elkezdené beállítani a kettős mechanikus tömítést, van néhány dolog, amit ellenőriznie kell.

1. Vizsgálja meg a pecsét alkatrészeit: Vessen egy pillantást a pecsét összes részére. Ellenőrizze, hogy vannak -e a sérülések, például repedések, chipek vagy kopás jelek a pecsét arcán. Ha bármilyen problémát észlel, akkor a legjobb, ha a sérült alkatrészeket cseréli. Találhat néhány magas minőségű pecsétet, mint például aGumi lökés tömítésweboldalunkon, amelyet tartósnak terveztek.
2. Ellenőrizze a tengelyt és a házat: Győződjön meg arról, hogy a tengely egyenes és mentes -e bármilyen becsapódástól vagy karcolástól. Ellenőrizze továbbá a házat, ahol a tömítést telepítik. Tisztának kell lennie, és a megfelelő méretekkel kell rendelkeznie. A tengelyben vagy a házban lévő bármilyen eltérés problémákat okozhat a tömítés beállításával.
3. Ellenőrizze a folyadékot és a nyomást: Tudja meg, hogy milyen folyadékot fog kezelni a tömítés, és a nyomás alatt lesz. A különböző folyadékok és nyomás különböző tömítéseket és beállításokat igényel. Például, ha korrozív folyadékkal foglalkozik, akkor szüksége van egy rezisztens anyagból készült pecsétre.

A kettős mechanikus tömítés beállítása

Most lépjünk be a tényleges beállítási folyamatba.

1. Állítsa be a tavaszi tömörítést: A rugós tömörítés nagyon fontos, mivel meghatározza a tömítés felületeire gyakorolt ​​nyomást. A gyártó előírásainak megfelelően módosítania kell. Általában ezt megteheti egy anya vagy csavar forgatásával a tömítés szerelvényén. Ha a rugós tömörítés túl alacsony, akkor a tömítés felületei nem lesznek elegendő érintkezési nyomás, és lehet, hogy szivárgás lehet. Másrészt, ha túl magas, akkor túlzott kopást okozhat a pecsét arcain.
2. Igazítsa a pecsét arcokat: A pecsétfelületek megfelelő igazítása elengedhetetlen a jó tömítéshez. Az igazítás ellenőrzéséhez tárcsajelző segítségével. Győződjön meg arról, hogy az arcok párhuzamosak egymással a megadott tolerancián belül. Az eltérő pecsétfelületek egyenetlen kopáshoz és szivárgáshoz vezethetnek. Lehetséges, hogy néhány apró beállítást kell végeznie a tömítőház vagy a tengely helyzetéhez, hogy az igazítás megfelelő legyen.
3. Állítsa be a pecsétteljesítményt: A tömítés távolsága a pecsétfelületek közötti tér. Helyesen kell beállítani a megfelelő kenés biztosítása és a túlmelegedés megakadályozása érdekében. A hézagot általában az alátétek hozzáadásával vagy eltávolításával állítják be. Ismét kövesse a gyártó irányelveit a helyes engedélyértékhez.

Különböző megfontolások a különféle típusú pecsétekre

Különböző típusú kettős mechanikus tömítések vannak, és mindegyiknek van néhány speciális beállítási követelménye.

1. M7N mechanikus tömítés: Az ilyen típusú pecsét megbízhatóságáról és tartósságáról ismert. Az M7N mechanikus tömítésének beállításakor külön figyelmet fordítson az O -gyűrűs telepítésre. Győződjön meg arról, hogy az o -gyűrűk megfelelően ülnek, és ne szorítsák be vagy sérüljenek. Ellenőrizze továbbá a pecsét helyhez kötött és forgó részeinek igazítását.

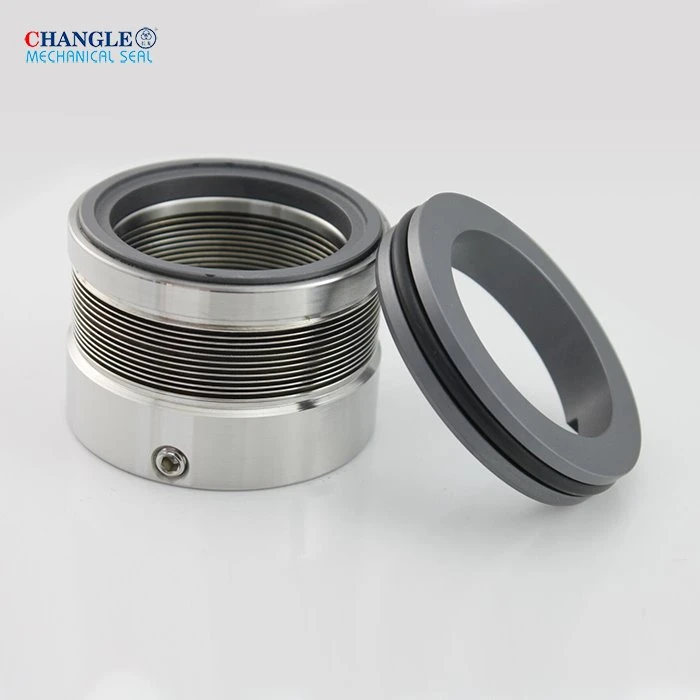

2. Ordító mechanikus tömítés: Az orsó mechanikus tömítései rugalmasak és kompenzálhatják a tengelyek eltérését. Azonban beállítva őket, vigyáznia kell, hogy ne tudjon vagy károsítsa a fújtatókat. Állítsa be a rugós feszültséget fokozatosan, hogy elkerülje a túl sok stresszt a fújtatóra.

A beállított tömítés tesztelése

Miután befejezte a beállítást, itt az ideje, hogy tesztelje a pecsétet.

1. Statikus teszt: Először végezzen statikus tesztet. Töltse fel a szivattyút vagy a berendezést a folyadékkal, de ne indítsa el. Ellenőrizze, hogy vannak -e szivárgás jele a pecsét körül. Ha bármilyen szivárgást lát, akkor vissza kell mennie, és újra kell ellenőriznie a beállításokat.
2. Dinamikus teszt: A statikus teszt után indítsa el a berendezést, és hagyja, hogy egy ideig futjon. Figyelje a tömítést a szivárgás, a túlzott hő vagy a rendellenes zaj jeleire. Ha minden jól néz ki, akkor a kiigazítás sikeres volt.

Hibaelhárítás

Még a sikeres kiigazítás után is felmerülhet néhány problémával. Íme néhány általános kérdés és hogyan lehet azokat kijavítani.

1. Szivárgás: Ha szivárgást észlel, akkor a nem megfelelő rugó tömörítés, az elrendezett pecsétfelületek vagy a sérült o -gyűrűk miatt lehet. Ellenőrizze ezeket az alkatrészeket, és végezze el a szükséges beállításokat vagy pótlásokat.
2. Túlmelegedés: A túlmelegedést egy túl - kis pecsétet vagy nem megfelelő kenés okozhatja. Állítsa be a hézagot, és ellenőrizze, hogy a folyadék megfelelően folyik -e a tömítés területén.
3. Zaj: A szokatlan zaj az eltérést vagy a forgó alkatrészek problémáját jelezheti. Ellenőrizze az igazítást, és ellenőrizze az alkatrészeket, hogy nincs -e sérülés.

Következtetés

A kettős mechanikus tömítés beállítása nem könnyű feladat, de ha követi a lépéseket és az iránymutatásokat, akkor ezt megfelelően kaphatja meg. Ne felejtse el mindig hivatkozni a gyártó utasításaira, és végezzen alapos beállítási ellenőrzést. Ha bármilyen magas színvonalú, kettős mechanikus pecsétre van szüksége, vagy bármilyen kérdése van a beállítási folyamattal kapcsolatban, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy segítsünk a berendezés megfelelő működésének biztosításában. Akár aGumi lökés tömítés,M7N mechanikus tömítés, vagyOrdító mechanikus tömítés, fedeztük Önt. Keresse meg velünk az összes dupla mechanikus pecséttel kapcsolatos igényt, és működjünk együtt, hogy a műveleteket zavartalanul tartsuk.

Referenciák

• John R. Kenney "Mechanical Seals kézikönyve"
• Kettős mechanikus tömítések gyártói kézikönyvei
